Productomschrijving

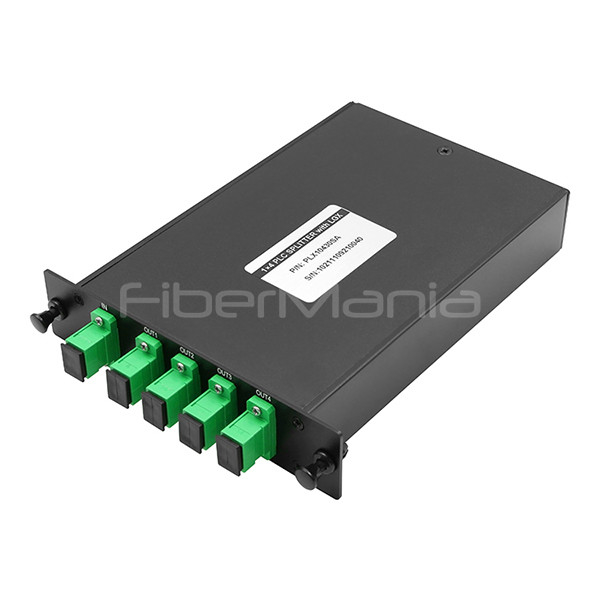

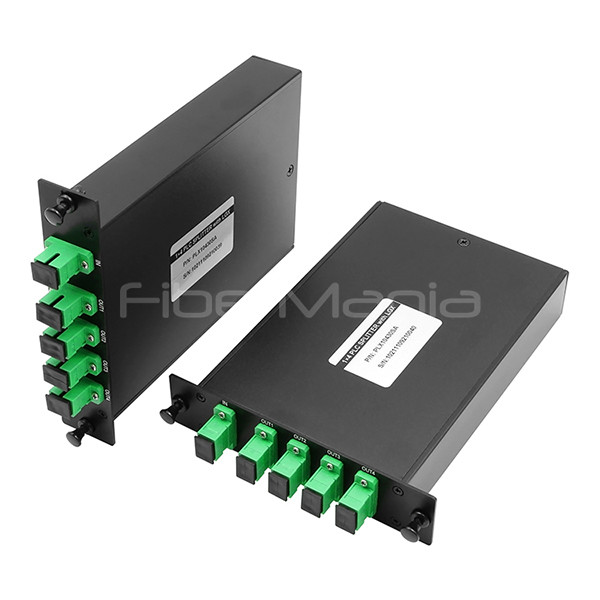

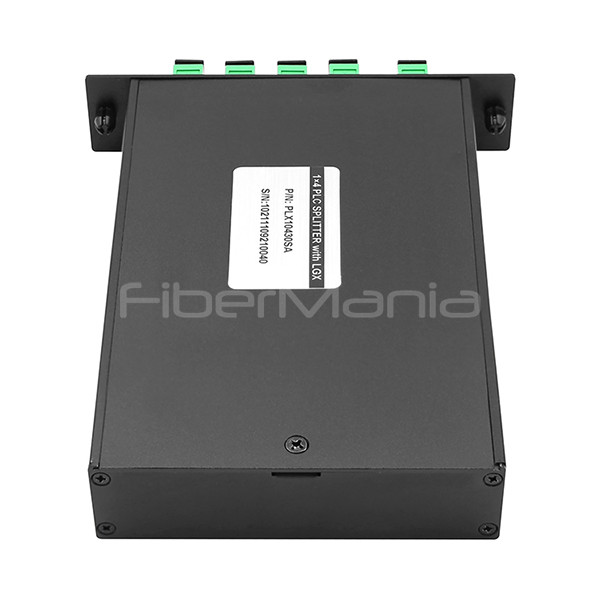

Compact LGX Box PLC Splitter 1x4 voor FTTH passief optisch netwerk
PLC-splitterbox is een optisch splitterapparaat dat wordt gebruikt voor glasvezelnetwerken,met als kerncomponent een PLC-splitter (Planar Lightwave Circuit) die is geïnstalleerd in een beschermende doos om een efficiënte splitsing en beheersing van optische signalen te bereiken. De PLC splitterbox wordt veel gebruikt in FTTH, 5G en datacenters vanwege het lage verlies, hoge betrouwbaarheid en modulaire ontwerp. Bij het selecteren moet aandacht worden besteed aan de spectrumverhouding,beschermingsniveau, en het type interface, en het installatieproces moet strikt worden gestandaardiseerd om de prestaties te garanderen.
Kenmerken van de PLC-splitterbox
1. laag invoegverlies en hoog terugkeerverlies
2. PDL automatisch screening systeem ((Ultra lage PDL is beschikbaar)
3. Hoge betrouwbaarheid en stabiliteit
4- Verbinding kan tot klasse B.
5. 100% 3D getest door Daisi en Sumix
6. Hoogtemperatuur-laagtemperatuurproef
7. 100% test vóór levering
8. FTTH Kabeloplossing kan worden ontworpen
Toepassingen vanPLC-splitterbox
1. FTTx-inspanningen (GPON/BPON/EPON)
2. CCTV/CATV Links
3Toegang/metro netwerken
4. Telecommunicatie op lange afstand
5.Digitale, hybride en AM-videosystemen
Specificaties vanPLC-splitterbox
| Mechanische specificatie 1xN |
| LGX PLC-splitter van het type cassette |
| Type |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| LGX-kassettype |
Materiaal van het lichaam |
PP/ABS/PC |
| Invoervezeltype |
900um losse Hytrel buis |
| Uitgangsvezeltype |
900um losse Hytrel buis |
| Invoerlengte |
0.5M ((+50mm / -0mm) of aangepast |
| Uitgangslengte |
0.5M ((+50mm / -0mm) of aangepast |
| Verbinding (invoer) |
SC/APC |
| Connector (uitgang) |
SC/APC
|
| Optische specificatie 1xN |
| 1 x N PLC Splitter |
| Type |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Vlakken |
G.657A |
| Werkgolflengte ((mm) |
1260 tot 1650 nm |
| Invoegingsverlies ((dB) |
Maximaal (met aansluiting) |
4 |
7.2 |
10.5 |
13.8 |
16.8 |
20.5 |
| Verlies van uniformiteit (dB) |
Maximaal |
0.6 |
0.6 |
0.8 |
1.2 |
1.5 |
1.8 |
| Polarisatieafhankelijke verliezen (dB) |
Maximaal |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.5 |
| Terugkeerverlies ((dB) |
UPC≥50 APC≥60 |
| Werktemperatuur (oC) |
: -40 °C - + 85 °C |
Veelgestelde vragen
V: Als ik een uitgangspoort leeg laat zonder beëindiging en ik een invoersignaal toepas, zullen er dan weerkaatsingen naar de ingang zijn vanwege die uitgangspoort zonder beëindiging?
A: Er zal wat rugverlies zijn, maar dat heeft in principe geen invloed op het gebruik.
V: Hallo, we hebben 1:8 splitters met LGX "cassette" vorm, en op zoek naar 2:4 splitter met dezelfde vorm.als het met een vergelijkbare prijs kan worden geleverdWe willen graag 4 tot 6 modules.
A: Voor op maat gemaakte vragen kunt u contact opnemen met onze online verkoop.
Vraag: Weet u wat de limiet in dBm is voor de PLC? Ik controleer het datasheet hiervoor en het geeft de limiet in dBm niet aan voor de invoer- en uitvoerpoorten van deze splitter.
A: De PLC werkt zonder dBm, omdat het een passief product is.
V: Heeft het zelfs koppelverhouding?
A: Ja, het is PLC, wat een even verdeel is.
V: Ik vroeg me af wat de krachtlimiet is van PLC's.
A: PLC is een passief product, meestal zonder stroomverbruik.
