Productomschrijving

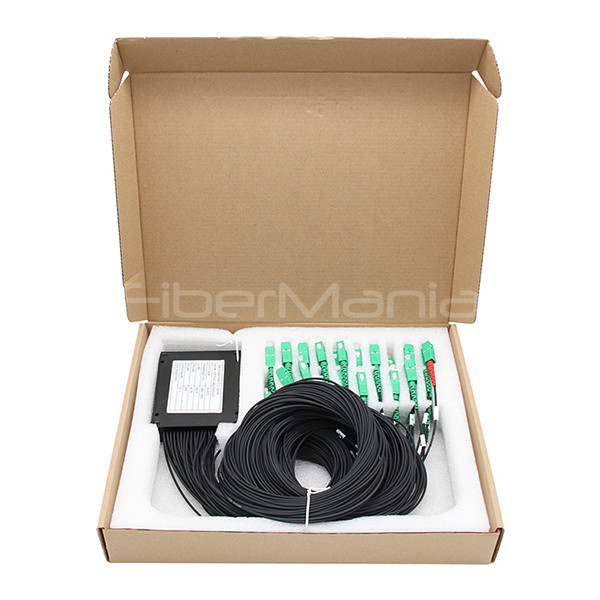

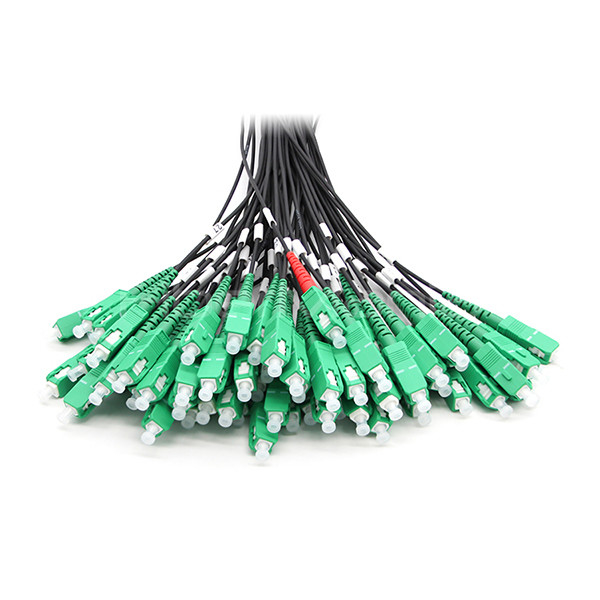

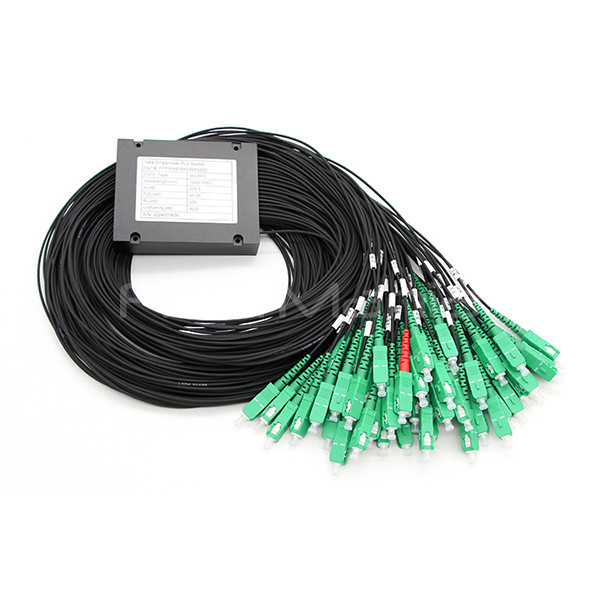

1X64 PLC Splitter met ABS-module Input Of Output 2.0mm LSZH Zwart met SC APC vezelconnectoren
De PLC-splitter is een apparaat gebaseerd op platte lichtgolfcircuittechnologie, dat voornamelijk wordt gebruikt om optische signalen te distribueren naar meerdere uitgangspoorten,het vergemakkelijken van efficiënte connectiviteit in glasvezelcommunicatiesystemenDit type splitter maakt gebruik van geïntegreerde golfgeleidermicrostructuren, waarbij de principes van optische interferentie en koppeling worden toegepast om een uniforme verdeling van lichtsignalen te bereiken.ervoor te zorgen dat elke uitgangspoort een relatief gelijke hoeveelheid optisch vermogen ontvangtPLC-splitters zijn meestal vervaardigd van hoogwaardige silicium- of kwartsmaterialen en hebben een compact ontwerp dat verschillende configuraties ondersteunt, zoals 1×2, 1×4 en 1×8,het aanpassen aan verschillende toepassingsvereisten.
Kenmerken
1.Laag invoegverlies
2. laag polarisatie afhankelijk verlies
3Uitstekende milieustabiliteit
4Uitstekende mechanische stabiliteit
5Telcordia GR-1221 en GR-1209
6Optioneel aansluiting op verzoek
7Verkrijgbaar in 250um en 900um vezels, 2 mm of 3 mm
Toepassingen
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2. Lokale netwerken (LAN)
3. Testapparatuur
4. CATV
5Analoog/digitaal passief-optisch netwerk (PON)
Specificaties
| Parameters |
1 × 2 |
1x4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
1 × 128 |
| Golflengte (nm) |
1260~1650 |
| Fibre-type |
G657A 1of op maat |
| De lengte van de staart ((m) |
1.0(±0.1) of op maat |
| Invoegverlies (dB) |
≤ 3.8 |
≤ 7.2 |
≤ 103 |
≤ 13.6 |
≤ 16.9 |
≤ 20.4 |
≤ 23.5 |
| Verlies-eenvormheid (dB) |
max. |
≤ 0.8 |
≤ 1.0 |
≤ 1.2 |
≤ 1.5 |
≤ 1.8 |
≤ 2.0 |
≤ 2.0 |
| Terugkeerverlies (dB) |
minimaal |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
max. |
≤ 0.2 |
≤ 0.2 |
≤ 0.3 |
≤ 0.3 |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
| Richtlijnen |
minimaal |
≥ 55 |
| Waallengte gerelateerd verlies ((dB) |
max. |
≤ 0.6 |
≤ 0.6 |
≤ 0.6 |
≤ 0.8 |
≤ 1.0 |
≤ 1.0 |
≤ 1.2 |
| Werktemperatuur ( oC) |
-40 tot 85 |
| Bergingstemperatuur ( oC) |
-40 tot 85 |
| blote vezels |
40 × 4 × 4 |
50 × 7 × 4 |
60 × 12 × 4 |
120*26*10 |
| ABS-verpakkingsgrootte ((LxWxH) mm |
100 × 80 × 10 |
120×80×18 |
140x115x18 |
150*130*25 |
| Kleine verpakking ((Lx W x H) mm |
55 × 7 × 4 |
60 × 12 × 4 |
80 × 20 × 6 |
100 × 40 × 6 |
120*50*12 |
| 2X N(N≥2) |
| Parameters |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
| Golflengte (nm) |
1260~1650 |
| Fibre-type |
G657A 2 of op maat |
| De lengte van de staart ((m) |
1.0(±0.1) of op maat |
| Invoegverlies (dB) |
≤ 4.2 |
≤ 7.5 |
≤ 106 |
≤ 13.9 |
≤ 17.2 |
≤ 20.8 |
≤ 23.8 |
| Verlies-eenvormheid (dB) |
max. |
≤ 0.8 |
≤ 1.0 |
≤ 1.2 |
≤ 1.5 |
≤ 1.8 |
≤ 2.0 |
≤ 2.0 |
| Terugkeerverlies (dB) |
minimaal |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
max. |
≤ 0.2 |
≤ 0.2 |
≤ 0.3 |
≤ 0.3 |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
| Richtlijnen |
minimaal |
≥ 55 |
| Waallengte gerelateerd verlies ((dB) |
max. |
≤ 0.6 |
≤ 0.6 |
≤ 0.6 |
≤ 0.8 |
≤ 1.0 |
≤ 1.0 |
≤ 1.2 |
| Werktemperatuur ( oC) |
-40 tot 85 |
| Bergingstemperatuur ( oC) |
-40 tot 85 |
| blote vezels |
50 × 4 × 4 |
50 × 7 × 4 |
60 × 12 × 4 |
120*26*10 |
| ABS-verpakkingsgrootte ((LxWxH) mm |
100 × 80 × 10 |
120×80×18 |
140x115x18 |
150*130*25 |
| Miniverpakking ((LxWxH) mm |
60 × 7 × 4 |
60 × 12 × 4 |
80 × 20 × 6 |
100 × 40 × 6 |
120*50*12 |
Veelgestelde vragen
V1: Is deze splitter gehard? Kan hij in een PON-kast buiten worden geplaatst en temperaturen onder -20 graden Fahrenheit en tot 100 graden Fahrenheit verdragen?
A: Hallo, voor de splitter die u noemde, is de werktemperatuur -40~85°C,die aan uw vereiste kan voldoen -- temperaturen onder -20 graden Fahrenheit en tot 100 graden Fahrenheit (ongeveer -30 ° C ~ 38 ° C)Maar deze splitter is ontworpen voor binnen, ik raad je niet aan om het buiten te gebruiken.
V2: Wat is splitterverlies?
A: PLC-splitters veroorzaken een verlies van optisch vermogen.
V3: Wat is de directiviteitswaarde?
A: De directiviteitswaarde bedraagt meer dan 55 dB.
Q4: Wat is uw MOQ van uw producten?
A: We hebben alleen MOQ voor een speciale aangepaste kabel bestelling, we vragen 1 km als de totale lengte van de bulk kabel, kunt u overwegen om de bulk kabel voorraad bij ons voor uw dringende bestelling productie.
Q5: Zijn er gratis monsters van u beschikbaar?
A: Ja, wij bieden altijd graag de gratis monsters aan voor alle projecten van onze klanten, op voorwaarde dat de totale kosten minder dan 50 Amerikaanse dollar bedragen.
Q6: Accepteert u OEM- en ODM-orders?
A: Absoluut ja, we doen OEM-diensten sinds we in dit bedrijf beginnen, en voor elk label, drukwerk, tas en kartondesign, nemen we het altijd serieus en doen we het mooi.Onze ingenieurs kunnen u helpen met uw huidige ontwerp en zelfs kan de nieuwe gereedschappen te openen voor uw specifieke project.
